Cara Melumpuhkkan Sirkit Protektor Tv Tabung Sharp

1. Cara melumpuhkan vertikal protek Sharp dengan IXC688


Teknisi bertanya :

Seminggu sudah tv ini saya obrak-abrik tapi belum ketemu penyakitnya juga. Tv sharp 21" menggunakan UOC IXC 688 WJZZ, STR W 6556A dan LA 78041. Awalnya tv ini defleksi vertikal dan horisontalnya konslet sehingga beberapa elko vertikal dan ic vertikal-outpunya ikut mati. Setelah penggantian komponen dg yg baru tv masih belum mau nyala juga, stby-on- kemudian stby lagi, dari hasil analisa ternyata vertikal tv ini tidak bekerja, karena pada saat awal on, layar hanya 1 grs mendatar.  Pertanyaan saya adalah  :


  • Bagaimana cara me non-aktif-kan protek vertikal tv ini (pin 83), supaya saya bisa mengukur tegangan pin vertikal.
  • Karena semua komponen dibagian vertikal sudah diganti, kira-kira apa yg salah dari sasis ini.  Untuk defleksi yg tadinya short sudah diganti dg yg baru....



Marsonotv :

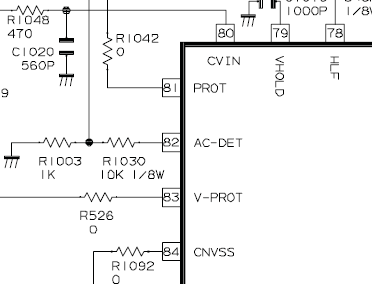

  • V protek adalah pin-83. Lepas R526. Kemudian pin-83 diberi tegangan dari 5v menggunakan sebuah resistor 10k





Teknisi :


  • Terima kasih yang tak terhingga saya haturkan, berkat petunjuk bapak garapan tv sharp saya jadi rampung, dengan memasang R10K ke vertikal protect (pin 83), akhirnya saya dapat melakukan analisa dan pengukuran pada beberapa titik poin, karena dengan mengangkat protect AC detect dan mensimulasi vertikal tv tidak protect sehingga mudah dianalisa sumber masalahnya...……….
  • Ternyata penyebab protect tv ini adalah oscilator vertikal yg tidak ada, akhirnya IXC688 dapat segera diganti dan garapanpun kelar.

sumber: http://marsonotv.blogspot.com/2012/12/cara-melumpuhkan-vertikal-protek-sharp.html


2. Sirkit protek Sharp dengan IXC3410/3412


Protek input pada mikrokontrol adalah pin-8, normal tegangannya sekitar 3v

Penyebab protek :


  • Tidak ada tegangan suply Vcc ic suara dari flyback pin-11 (melalui Fuse 301). Dapat dilumpuhkan dengan melepas D309
  • Tidak ada tegangan 5v dari regulator IC752 7805. Dapat dilumpuhkan dengan melepas D752
  • Tidak ada tegangan 8v dari regulator IC605 7808. Dapat dilumpuhkan dengan melepas D609
  • Tidak ada tegangan suply Vcc ic vertikal (+) dan (-). Dapat dilumpuhkan dengan melepas Q501 dan D504.
  • X-ray protek. Dapat dilumpuhkan dengan melepas Q603. Normal tegangan basis Q603 adalah nol.
  • ABL protektor. Dapat disebabkan karena tidak ada tegangan pada pin-ABL flyback. Dapat dilumpuhkan dengan melepas D606
  • Soft error – kerusakan pada salah satu part yang terhubung lewat SDA/SCDL(lihat daftar kode kedip). Dapat dilumpuhkan dengan masuk service mode.



Cara masuk Service-mode : shortkan TP1001 – TP1002, jika dilepas maka langsung keluar dari service mode



Kode LED (merah) kedip menunjukkan kerusakan part pada :


  • 2 x    IC1003 EEP ROM
  • 3 x    IC801 TVPROCESSOR
  • 4 x    IC401 AV SWITCH
  • 5 x    IC305 SOUND PROCESSOR
  • 6 x    IC2300 (NICAM/IGR) DECODER
  • 8 x    TU201 TUNER

sumber: http://marsonotv.blogspot.com/2012/12/sirkit-protek-sharp-dengan-ixc34103412.html
