Cara Memperbaiki Tv Tabung Sharp dengan IC IXBxxx dan M612xx

Tips repair SHARP dengan IXBxxx dan M612xx
Revisi 01

Memperbaiki SHARP dgn program IXBxx 42pin dan jungle-chroma M612xx sedikit berbeda dengan kebiasaan sirkit teve pada umumnya. Karena itu pahamilah dahulu point-point penting dibawah ini.
Pada saat stand-by M612xx langsung mendapat tegangan suply Vcc 8.7v pada pin-42 dari transistor regulator. Dan ic program IXBxxx baru akan bekerja jika M612xx telah bekerja mendapat suply 8.7v, karena :

  • Transistor regulator untuk suply tegangan Vcc 5v dikontrol oleh M612xx pin-32.
  • Reset dikontrol oleh M612xx pin-30
  • IC program tidak menggunakan osilator sendiri – tetapi pulsa clock disuply dari M612xx pin-25

Data pin-out utama ic MCU IXBxxx

  • Vcc = 22
  • Reset = 27
  • Clock in = 32 osilator-in
  • Vsinkronisasi in = 37
  • Hsinkronisasi in = 38
  • Power-on = 29
  • RC in = 9
  • SDA/SCL-dgn ic jungel-chroma =31/30
  • SDA/SCL- dgn memori = 41/1
  • PROTEK -in = 7 normal high
  • AC-det in = 6 mendapat tegangan dc 5v
  • AC-50/60 in = mendapat pulsa vertikal

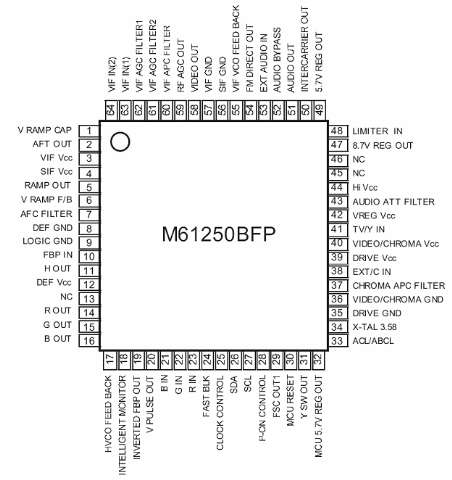

Data pin-out utama ic jungel-chroma M612xx

  • Vcc st-by 8v = 44
  • Vcc 8v bagian defleksi = 12
  • Vcc 5v Y/C = 40
  • Vcc 5v Sound IF = 4
  • Vcc 5V Video IF = 3clip_image002[6]clip_image002[7]
  • Power-on input = 28
  • MCU 5v kont out = 32
  • 8v kont out = 47
  • 5.7v kont out = 49
  • ACL in = 33
  • Chroma APC filter = 37
  • VIF APC = 80
  • IF AGC filter = 82
  • RF AGC out = 59
  • SDA/SCL-MCU = 27/28
  • Reset out = 30 untuk MCU
  • Clock out = 25 untuk osc MCU
  • HS out = 19 untuk OSD MCU
  • VS out = 20 untuk OSD MCU
  • V out = 5
  • Vfeedback = 6
  • V ramp filter = 1
  • H out = 11
  • FBP in = 10
  • AFT out = 2
  • TV video-out = 58
  • TV external video-in = 41
  • Audio-out = 51
  • External Audio in = 5
  • Transistor Regulator 5v untuk pin-3, 4, 39, 40 dikontrol on-off oleh M612xx pin-49
  • Transistor Regulator 8v untuk pin-12, 44 dikontrol on-off oleh M612xx pin-47
  • Pulsa sikronisasi OSD ic program diperoleh dari M612xx pin-19, 20


PROTEKTOR.  Sirkit atau tegangan yang diprotek adalah :

  • Tegangan 9v dari ic regulator PQ09RDA
  • Tergangan 33v BT tuner
  • Tegangan ABL
  • Tegangan 180v
  • X-ray protektor Q603 dimana normal basis harus 0v
  • Pulsa vertikal





sumber: http://marsonotv.blogspot.com/2011/02/tips-repair-sharp-dengan-ixbxxx-dan.html
