Cara Memperbaiki Tv Tabung Sharp Mati Protek

1. Protek Tv SHARP Q-Vision 14S20

                 Alhamdulillah ya Alloh! Akhirnya kelar juga,setelah 2 hari ubek-ubek sumber permasalahan dari terproteknya tv SHARP Q-vision ini,tv ini menggunakan IC program IX3031CE dan IC IF/crhoma TB1226DN,IC vertikal LA7830 dan FBT F0101KM-SA,dimana tv ini terdapat switch untuk mengakses service mode yang letaknya di samping tuner.
                 Pada saat posisi switch NORMAL,tv mau hidup sebentar terus mati standby terprotek,tapi begitu posisi switch pada SERVICE ON kemudian tv di nyalakan,bisa hidup terus-terusan,begitu di kembalikan ke posisi switch NORMAL,tv langsung mati standby.Semua tegangan pada tv ini normal semua,tidak ada yang error.
                 Setelah lelah bergelut dengan permasalahan tv ini selama 2 hari,akhirnya ketemu juga biang permasalahannya,ternyata hanya sebuah transistor kecil mungil yang jadi penyebabnya yaitu Q1005 dengan seri A1015,setelah penggantian transistor tersebut tv pun bisa hidup dengan normalnya,haaaduuuuhh.........keselnya Rek......Rek!



Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

sumber: https://aisy-romadhona.blogspot.com/2009/07/protek-tv-sharp-q-vision-14s20.html

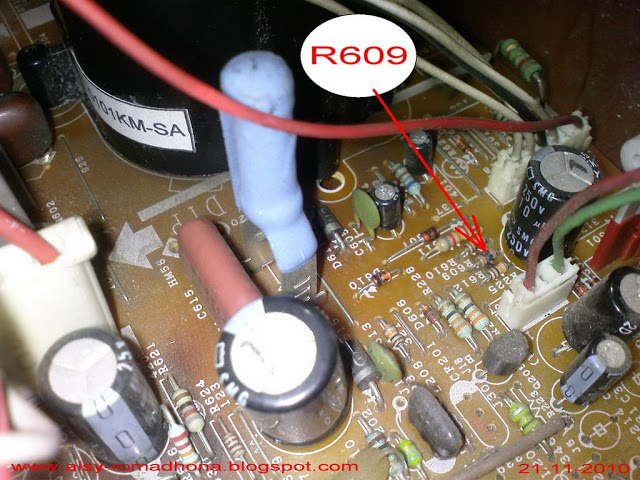

2. TV SHARP Qbeat ada suara dan OSD tapi tak ada gambar!

                 Sore tadi dapet panggilan service tv di desa Rejomulyo kecamatan Kartoharjo,sesampainya di TKP tv langsung saya ONkan sebentar untuk mengecek keluhannya,dan keluhan pertama adalah ketika tv di ON kan led indikator nyala merah,tekan tombol POWER di remot led indikator nyala hijau sebentar terus balik nyala merah tanpa kedip sama sekali,di tekan tombol POWER di remot sudah nggak respon lagi,hmmmm.....okelah!
                 Bismillahir Rohman Nirrohim......tv langsung saya bongkar,tv ini menggunakan aisy single TDA9381PS/N2/1/0747 (IX3368CEN6),aisy vertikal TDA8357J dan STR F6653,kemudian saya lakukan pengukuran tegangan di B+ nya ketika posisi led indikator nyala hijau sebentar,dan hasilnya ada tegangan 115V,ukur transistor horizontal D1877 nya juga masih oke,ukur tegangan 180V ketika led indikator nyala sebentar 0V,ukur H/T juga 0V,tegangan 40V vertikal juga 0V,naaaaaah........FBTnya nggak beres nih! lalu saya copot FBT dari mainboardnya,saya teliti di sekeliling bodynya ternyata memang mau njebrot,langsung aja kabur ke toko Barokah Elektronik ndilalah stock habis,akhirnya F0193PEN1-SA saya ganti dengan F0101KM-SA.
                Setelah FBT terpasang kemudian tv saya ON kan dan m@k CRAAAAK.....tv langsung nyala,OSD sudah nongol, suara juga oke,tapi gambarnya kok nggak nongol ya? waduh cilekek iki.....

                  Akhirnya dapet keluhan yang kedua deh hehehehehe.....ada suara tapi nggak ada gambar! Hmmmm....akhirnya teringat kasus tv Sony yang kemarin.lamgsung saja saya ukur pin ABL FBTnya dan Masya Alloooooh.....ternyata nggak ada tegangan sama sekali alias 0V,ck...ck...ck...ck....ck...ngejar maling tegangan lagi deh hihihihihihi.........setelah berburu di dapati R609 dalam kondisi hangus,buka skemanya di ponsel dan ternyata R609 senilai 15K,langsung ganti dengan yang baru,kemudian tv saya ON kan dan gambarpun langsung nongol,Alhamdulillahir Robil Alamin........kemriuk juga ternyata hehehehehe.........
               Semoga bisa menjadi bahan referensi bagi rekan-rekan dan SUKSES buat sampean-sampean SEMUA!!!!



Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

sumber: https://aisy-romadhona.blogspot.com/2010/11/tv-sharp-qbeat-ada-suara-dan-osd-tapi.html

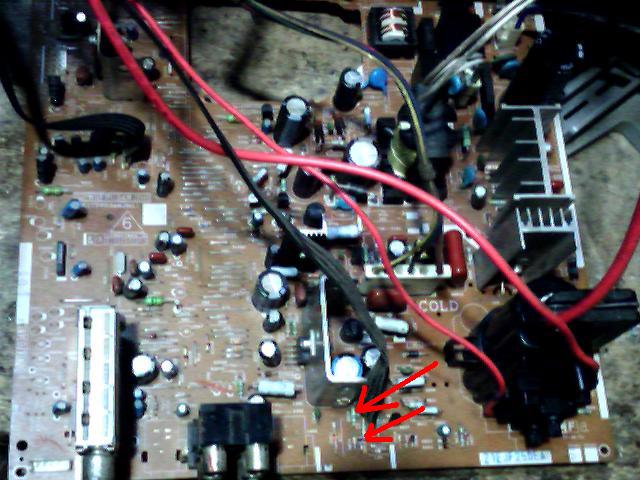

3. TV SHARP Wonder Terprotek
                     Beberapa waktu yang  lalu dapet garapan tv Sharp wonder 20" dengan keluhan saat tv di ON-kan led indikator menyala hijau beberapa saat terus kembali menyala ke merah,bila posisi led indikator sudah berwarna merah begini sudah tidak bisa di apa-apain lagi,pencet tombol power di remot juga nggak bereaksi,pencet tombol program + di panel juga nggak bereaksi,akan tetapi kata sang pemiliknya kadang kalau switch main power di ON/OFF berulang-ulang tv mau menyala normal,dan bila sudah menyala normal kemudian di matikan dan di hidupkan lagi juga bisa langsung nyala secara normal,tapi bila sudah kira-kira setengah jam di matikan lalu di ON-kan lagi,naaaaaah......kumat deh penyakitnya hehehehe........!!!
                    Jadi intinya kerusakan tv Sharp ini adalah tv akan terprotek jika mesin tv dalam keadaan dingin,dan akan menyala normal jika mesin tv sudah panas....kasarane omong sih yo ngono kuwi yo hehehehe....!!Oke langsung saja tv di bongkar terus di lanjutkan dengan membuka dulu titik solder dari pusat proteknya yaitu J223 di dekat pin 64 dari IC single TDA9381PS nya,kemudian tv saya ON-kan dan la dalah ternyata tv mau nyala normal kemudian titik solder J223 pun saya tutup kembali,pikirku "Ah!!..mungkin ini hanya solderannya saja yang pada retak halus" lalu saya lakukan penyolderan ulang di bagian yang saya curigai  pada retak-retak,setelah selesai tv pun saya coba ON-kan kembali dan ternyata tv tetap kembali protek.

                          Akhirnya perburuan diode-diode sensor protek pun di mulai,saya awali dengan membuka  sensor tegangan IC vertical D502dan D503 ,D504 sensor tegangan IC audio,D752 sensor tegangan 5V,D609 sensor tegangan 8V,D606 sensor tegangan ABL,D613 sensor tegangan 185V dan sampailah pada D614 sensor tegangan heater atau biasa di kenal dengan X-ray protection ,tv nggak lagi terprotek,naaaaaaah......ketemu ya akhirnya penyebabnya,saya ubeg rangkaian tersebut dan di dapati C603 = 1uf/50V dalam keadaan kering,dan pergantian pemain pun terjadi lalu siap untuk di ujicoba dan m@k BYAAAAAAAKKKK............tv pun menyala normal tanpa kembali lagi ke posisi protek,saya matikan lagi kira-kira setengah jam dan saya ON-kan lagi ternyata lancar mulus dan terkendali hehehehehehe......
                              Akhirnya bayaran juga deh! Oke bolo-bolo kabeh semono wae disik postingan soko aku yo! liyo dino di sambung maneh tentunya dengan kasus-kasus yang berbeda,Selamat bekerja dan SUKSES selalu!



Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

sumber: https://aisy-romadhona.blogspot.com/2012/01/tv-sharp-wonder-terprotek.html


4. Tv sharp universe protek
Tv ini menggunakan Ic TDA9381PS/N2 XXX.Pogram IX3410CEN5.awalnya tv ini mati total di tandai indikator led tidak nyala sama sekali,setelah cassing tak buka seperti biasa tak bersihkan dulu maenbootnya sambil mengamati komponen tv tersebut.dari hasil pengamatan terlihat IC751=TA48M033,dalam keadaan jebol.

ic tadi sebagai penyuplay tegangan vcc 3,3v langsung aja aku ganti ic tersebut dan aku coba nyalakan indicator led mau nyala merah kemudian hijau kembali merah lagi tak berkedip atau terprotek menandakan ada kegagalan pada blok horisontal.
Dari hasil penelusuran tertangkap transistor horisontal Q602=D2586,dalam keadaan shotd setelah penggantian komponen tadi tak cobalagi tetap aja protek .
langkah berikutnya tak cek tegangan 180 v. 40 v . semua ada
kemudian perhatian kualihkan pada ic vertikal cek pin 2 tegangan out vertikal 12 v ada kemudian pin 6 ada kejanggalan,wah ini biangya pin 6 ini menuju ke kaki playbak 40 v dengan di tahan resistor R505= 3,3 ohm resistor ini ter ukur putus.
setelah pengganthan coba tes lagi tv masih tetap protek.kemudian tak coba masuk menu servis tetap aja protek.wes pusing kepalaku ahirya tak tinggal tidur aja
ke esokan harinya tak coba uprek2 lagi pada jalur proteknya.tak lepas j223 tak coba nyalakan lagi mak byak tv langsung nyala gak mati lagi. Tapi jika j223 tak pasang tv pung protek lagi.wah iki boca'e ketemu kowe hehehehehe.
langkah berikur cabur satu persatu dioda pada jalur protek j223 .yang pada ahirya ketahuan juga biang kerok peyebab terproteknya tv ini yaitu D610=23v dalam keadaan koslet ,setelah tak ganti dengan yang baru ahirnya tv pun bisa kembali seperti semula dan siap di pampang di atas mejanya lagi, ahirya selesai juga pekerjaanku .semoga ada manfaatnya

sumber; http://ndoryservis.blogspot.com/2012/01/tv-ini-menggunakan-ic-tda9381psn2-xxx_06.html


5. Tv Sharp Picolo Proteg
Banyak terjadi kesalahan tabsir dalam mereparasi kerusakan pada tv sharp yang kerusakanya menyebabkan proteg.seperti yang terjadi pada seorang teman yang datang pada saya dengan membawa sebuah mesin tv sharp Picolo yang kerusakanya apabila tv dinyalakan langsung proteg bukan stenby .menurut keteranganya tv tersebut udah dia ganti IC STR W5453 nya.tapi tetap aja proteg,ya benar aja lawong sunber proteknya bukan disitu.setelah beberapa saat kami mengobrol lalu dia serahkan mesin tv tadi pada saya.
kemudian saya coba nyalakan dan teryata bener tv protek ukur semua tegangan di semua bagian normal .
tv ini mengunakan IC IXB8554JWZZ.vertikal LA78040B
Dugaan saya tertuju Pada Playbacknya,kemudian aku ganti dengan Playback lain dan coba nyalakan,ee...it! masih  tetep proteg Apane neh ki
teringa pada kerusaka tv sharp vonder yang pernah nangkrin di meja kerjaku dengan kerusakan sama persis seperti ini.
Kemudian tak telururi satu persatu komponen yang berhubungan dengan jalur hiter dan 180 v.Ahirnya ketemu juga biang kerok penyebab ter protegnya tv ini.

Yaitu Resistor170kohm yang lokasinya R625 ter ukur putus,setela aku ganti dengan yang masih bagus kemudian tv tak coba lagi mak byar tv pun nyala dengan normal.kemudian aku ganti playbacknya dengan yang aslinya lagi tv taknyalakan malah kembali proteg,kalau demikian kerusaka terjadi pada kedua komponen tersebut,setelah playbac aku ganti lagi dengan yang masih ok tv pun bisa kembali normal,dan selesailah pekerjaanku,Nah itu aja SEMOGA BERMANFAAT...!!

sumber: http://ndoryservis.blogspot.com/2012/01/tv-sharp-picolo-proteg.html

6. TV Sharp Q vision Protek

seorang teman sekitar jan 11:00 malam dengan membawa mesin tv sharp 21"dengan kerusakan mati setenby katanya .kebetulan saya juga sedang ngerjakan tv sharp 14"dengan kerusakan mati stenby juga .namun tv yang saya kerjakan udah kelar karena hanya nyoder ulang pada beberapa bagian saja.
Kita kembali lagi pada permasalahan semula .karena hanya mesin aja yang di bawa terpaksa langkah pertama yang saya lakukan mengganti soket tabung dulu soale tabungnya kacil.
kemudian setelah semua terpasang coba saya nyalakan tv.makbyaaaar.....lampu let langsung nyala merah kemudian hijau selang beberapa detik kembali merah maning.....he...he..he. tiba'e iyo
TV ini menggunakan IC single TDA9381PS/N2 .IX3368CEN7 Vertikal AN5522.FBT FA060WJ-SA.STR G5653.EPROM 24WC04PI.SOUND AN7523.mengunakan Relay

Perburuan  pun langsung saya lakukan dengan mengecek semua tegangan hasilnya normal.
kemudian coba jumper servis mode mak byaaaaaar.tv mau menyala beberapa saat lalu mati lagi,wah ini ada yang maling teg ,sopo ki malinge
langkah selanjutnya mencari pin protek utama yang tarletak pada pin 8 ic tda 9381.yaitu J208 saya lepas dan cobanyalakan tv bisa hidup namun bila di pasang tv kembali stenby
kemudian saya telusuri jalur ini dengan  melepas satu per satu kaki dioda yang ter hubung dengan jalur ini.di antara nya  D603,D604 dan ter henti ketika sampai pada D601 proteksi teg 180 v tv lansung nyala normal.nah berarti di sekitar sini tempat persembunyianya ,dan ahirnya konangan malingnya yaitu R604 = 39k terukur putus tus tus.......

langsung saja saya ganti dan saya pasang lagi semua dioda proteksinya lalu saya nyalakan mak byaa...rrrr  .alhamdulilah tv menyala normal dan gak setenby lagi.dan langsung bayaran hehehehe.semoga bermafaat sukses buat semua....!

sumber: http://ndoryservis.blogspot.com/2013/01/tv-sharp-av-multi-system-protek.html

7. Sharp 14R10 (Q-Beat)...Protect

Sharp 14R10 Q-Beat ini menggunakan IC Program(Micom) IX3031CE, Chroma TB1226DN, Regulator TEA2261/D1884, Horizontal D1877, Vertical LA7830, IF BA7357S, FBT-F0101K !
Kerusakan: Protect, di start via tombol Main Power led menyala Merah terus Hijau dan kembali Merah (Standby) !
Titik protect tv ini ada di pin 30 IC Program, terukur cuma 1 volt saja, seharusnya pada kondisi normal sekitar 3 sampai 5 volt ! Dan semua diode protect yang berhubungan sy lepas kecuali R yang menuju 5v...hasilnya juga masih seperti tadi, tetap protect ! Padahal Oscilator Horizontal saya ukur berfungsi normal !
Nah kalau anda mengalami kerusakan Sharp seperti ini, coba ikuti cara saya sebagai berikut:
*Cek tegangan di Colector Q601(TR Driver Hor. Lihat/klik foto), kalau Nol Volt berarti Resistor pembatas atau Trafo Driver Hor. tadi putus, terutama bagaian Primernya !
**Apabila mengalami kadang tidak bisa start baik via tombol channel ataupun remote, ganti saja 2 Resistor seri nilai 18 Ohm dekat R pembatas driver tadi !
Selamat bekerja buat semuanya....
sumber: http://ndoryservis.blogspot.com/2013/05/sharp-14r10-q-beatprotect.html

8. Sharp led berwarna hijau terus kembali merah
KASUS :

Sharp TDA9381 (IX3410) – TDA8357 – AN5891 – M52797
Problem kalau di-power - led sudah mau berwarna hijau……..tetapi sebentar kemudian kembali merah……mati protek.
Untuk menghidupkan lagi maka colokan listrik perlu dicabut dulu.



SOLUSI :

Coba lepas jumper J223 untuk melumpuhkan hardware protektor – problem tetap sama
Coba shortkan jumper service mode J122/123 untuk melumpuhkan protek soft (data) error protektor – problem tetap sama.
Cek tegangan 3.3v, SDA/SCL semua OK
Cek tegangan output dari flyback…….achirnya baru ketahuan kalau tegangan output 7808 IC605 drops saat led berwarna hijau…….disebabkan solderan yang kurang baik padakaki ic 7808.



Analisa :

Tegangan 8v dipakai untuk mensuply AN5891 (tone kontrol) dan M5297 (av-switch). Karena tegangan suply drops maka soft error mendeteksi seakan kedua ic tersebut rusak….sehingga mati protek.
Kasus serupa dapat juga terjadi jika salah satu dari kedua ic tersebut diatas rusak.
Atau jalur SDA/SCL kearah kedua ic tersebut ada yang putus atau setengah short



**************************

sumber: http://marsonotv.blogspot.com/2013/09/sharp-led-berwarna-hijau-terus-kembali.html


9. TV SHARP WONDER PROTEC?

Selamat Malam ! Bapak kalau boleh tahu tv Sharp Wonder Mono TYPE / Model Berapa ? Klu untuk generasi Wonder pertama seperti 20W25 Atau dua digit kebelakang tanpa ada huruf lain Check Data Memory Map / Data Epromnya sesuai atau tidak dengan perintah data yang diperlukan sebab ini berpengaruh besar untuk kerja Horizontal Block. Ingat Pak Untuk TV SHARP Wonder semua block dipasang protect, jadi kerusakan sepele saja bisa Protect atau mati. Yang saya ingin tahu Protect TV Led indikatornya kedip apa tidak ? Klu keadaan protect Kedip di led indikator cek data memory sesuaikan dengan factory data dan cek jalur SDA / SCL tegangan jangan kurang dari 3 Volt. Klu Indikator Led Protect keadaan tanpa kedip kerusakan ada di hardwarenya. Catatan VCC yang diperlukan Setiap block TV harus ada dan sesuai kebutuhan VCC masing masing block. Tidak ada tegangan / VCC kurang atau lebih atau Terlalu besar VCC bisa menyebabkan mati standby atau protect, Ingat SHARP memekai kode IC Program dengan Type Contoh IX3368CEN7 (angka atau huruf dibelakang tulisan CEN harus diketahui pasti) untuk CEN0 Sampai CEN5 data EVG di eprom harus disesuaikan dengan Block Video. Bapak buka Protect Central Di IC Program setelah Resistor 100 ohm atau jamp Protect setelah 100 ohm Di buka aja nanti ketahuan kerusakan Aslinya. Thank's

froms Ganics@plasa.com, Technician SHARP Authorized Station Groups E-mail ; mitra_elk@yahoo.co.id
Referensi Info : SHARP SERVICE CENTER

alo...salam kenal....saudara menanyakan kerusakanya belum detail, jd kami bingung apa yg harus kami jawab.sebagai acuan perbaikan saja, untuk jenis tv" sharp yg anda maksud biasanya kerusakan ada pada IC EPROM :24C04 jd IC yg anda maksud 24C0H itu gak ada mas,coba anda kembalikan IC aslinya TDA 9381PSN1....no yg ada di bawahnya "CEN".......jgn salah!, dan silahkan ganti dulu EPROM dan setting ulang data" nya,selamat mencoba & semoga dapat membantu......
materi referensi:
pengalaman sehari hari sebagai technisi electronic khususnya perbaikan TV, dan kami melayani perbaikan segala macam merk TV dengan sangat cepat .*CV GLOBAL ELECTRONIC SERVICE * AOTHORIZED SERVICE RESMI LG area sangata -kutim - kaltim,hp:085250587958

• 20 jam lalu

Setuju dengan jawaban pak roni.jadi nomor ic program sharp bukan yang tda 9381 nya tapi dibagian bawah yang ada hurupnya di awali ix biasanya ix3368cenx untuk mono ,sedangkan ix3410 atau 3412 untuk stereo.
Apabila menghadapi tv sharp yg protec ,sebaiknya rangkaian protec nya di non aktipkan dulu ,dengan cara melepas jumper 223 lokasi nya dekat ic program kaki 64.kalau ternyata tv nya bisa nyala normal berarti ada gangguan di rangkaian protek .tinggal di telusuri jalur protec di cari yg menyebabkan rangkaian protecnya drop.tapi kalau tv nya jadi mati lagi berarti ada kerusakan di tegangan B+ 115v ,atau tegangan +8v untuk menyuplai ic tda9381 nya drop.jangan lupa kalau sudah selesai jumper yg tadi dilepas harap di pasang kembali.
Semoga berhasil

• 16 jam lalu

sumber: http://leoserviceelectronic.blogspot.com/2009/03/tv-sharp-wonder-protec.html


10. TV Sharp MATI Protek
SALAH SATU PENYEBAB TV SHARP PICCOLO MATI PROTEK

Seringkali saya temukan TV Sharp jenis Piccolo gagal start atau Protec
Gejalanya, pada saat tv di on, terdengar semburan FBT menandakan tv start, di tandai lampu led berubah dari nyala redup ke terang, dalam hitungan detik, TV kembali standby

jika saya dapa kasus seperti ini. langkah yang sering saya lakukan adalah...

Tentunya kita harus buka Casing dulu..hehhehehehe... seperti pada kasus yg saya kerjakan sekarang ini,,

setelah BOX saya buka, saya lakukan penyolderan ulang, kemudian tv saya on, sambil tes meter sudah standby di teg B+ 125v.. ternyata teg normal

kemudian tv saya matikan, jarum tester pindah ke tegangan vertikal 26v, tv saya start terlihat di monitor tester terbaca 26v,

kemudian tv saya matikan, jarum tester saya pindahkan ke tegangan Video 185v, tv saya  start,  terlihat di tester terukur tegangan 185v, sippp.. berarti di bagian ini tdk ada masalah

lanjut di TITIK protek umumnya yang sering terprotec di bagian Video, yaitu D605

untuk pengukuran akuratnya, isa di lihat pada gambar di Bawah ini
tancap tester di Resitor R605 seperti pada gambar,kemudian hidupkan tv,  tegangan harus terukur 185v jika teganagn ada di sekitaran 185v berati itu normal,

lanjut di D605, tancap Tester di D605 seperti anak panah pada gambar, kemudian hidupkan TV, normalnya tegangan terukur 4.5v atau 5v, pada kasus ini, tegangan terukur 0v

hemmmm.... pantes TV tidak mau satart, langsung cabut R605, saya ukur ternyata sudah mati suri.. hehehhe, setelah R605 saya ganti, tv saya start,,, byarrrrr tv sudah normal kembali sudah tidak protec lagi... ngopi dulu lurrr mumpung masih ada waktu.. hehhehehee salam sukses

sumber: http://muaslanelektronik.blogspot.com/2016/06/tv-sharp-mati-standby-gagal-start.html


11. Tips kerusakan power suply SHARP mati protek (STR-W6753)

Kami telah beberapa kali menjumpai kerusakan power suply SHARP yang menggunakan ic tipe STR-W6753 (atau sejenisnya), dengan gejala kerusakan sebagai berikut :

• Saat st-by tegangan B+ normal, tetapi begitu power di-on-kan tegangan B+ langsung hilang
• Pesawat gambar normal – tetapi kadang mati protek sendiri – dan tegangan B+ hilang. Kalau dipelajari lebih lanjut pesawat mati protek saat raster menampilkan gambar dengan britnes yang terang.
• Pesawat gambar normal – tetapi jika tegangan screen dinaikkan – pesawat langsung mati protek dan tegangan B+ hilang.

Trobelshuting

• Saat mati protek - lampu indikator juga mati (bukan warna merah atau kedip-kedip)
• Pesawat akan mau hidup kembali jika ac cord dicabut dahulu kemudian dipasang lagi
• Saat tiba-tiba mati protek – kalau tegangan pada elko besar bagian power suply diperiksa – ternyata masih menyimpan muatan.

Menurut analisa kami semua problem diatas disebabkan :

• STRWxxxx telah mengalami sedikit degradasi atau ada nilai resistor yang berubah.
• Sewaktu pesawat dihidupkan atau ketika gambar terang – arus B+ akan naik.
• Demikian pula arus yang melalui D (drain) – S (surce) – R705//R706  akan bertambah besar pula.
• Pada hal didalam sirkit STR  ini memiliki sirkit “over current protektor” – dimana sensor samplingnya adalah “R705//R706 yang ke ground.
• Jika arus FET naik bertambah besar – maka tegangan pada ujung kedua ressitor tersebut juga akan bertambah besar pula (sesuai hukum ohm V=I x R)
• Perubahan tegangan pada resistor ini akan diterima oleh pin-7 sebagai input triger protektor over current (OCP)
• Jika pada tegangan pada R705//R706  naik  melebihi level tertentu – akan menyebabkan  STR mati protek.

Solusi untuk poblem diatas :

• Periksa dahulu semua elko yang pada bagian primer power suply dengan ESR-meter
• Coba ganti resistor R705//R706  dengan nilai sedikit lebih kecil.
• Pilih resistor yang nilainya besar untuk coba diganti. Misalnya 0.47 ohm diganti dengan nilai 0.39 ohm.
• Kalau sudah coba diganti resistor masih problem – maka ganti lagi dengan nilai yang sedikit lebih kecil – misalnya ganti dengan nilai 0.33 ohm.
• Kalau ternyata masih problem – maka alternatip terachir adalah ganti STR .

sumber: http://marsonotv.blogspot.com/2011/04/tips-kerusakan-power-suply-sharp-mati.html


12. Sharp 29” mati protek dan led merah kedip 5x

KASUS :

• Sharp 29” dengan program IX-3422 dan chroma IX-3396 model 29UF200
• Problem pesawat dapat menyala dengan raster noise kurang lebih beberapa detik, kemudian mati protek dan led merah kedip 5x secara berulang. Mau coba auto-search keburu mati.

TINDAKAN :

• Pertama kami menyangka problem protek disebabkan disebabkan karena “hard-ware” ada yang bermasalah.
• Dilacak semua sirkit protek tidak ada yang bermasalah. Bahkan sirkit protek ke mikrokontrol dilumpuhkan tetap saja protek.
• Setelah membaca beberapa koleksi service manual Sharp yang kami miliki, ternyata kedip 5x dapat menunjukkan bahwa protek disebabkan karena “soft-ware” protek, dimana komunikasi antara mikrokontrol dengan ic lainnya ada masalah. Kedip 5x menunjukkan bahwa ada masalah pada sirkit bagian pemroses suara (gambar dibawah).
• Maka kecurigaan kami jatuh pada ic kontrol volume, bass, trebel AN5189K. Cek jalur SDA/SCL pada ic tersebut tidak diketemukan masalah.....jadi kemungkinan ic rusak.
• Untuk memastikan problem pada ic tersebut, maka kami coba lewat AV-in. Ternyata suara tidak ada, walau volume sudah dibuka penuh.......jadi tambah jakin kalau ic problem !!!

SOLUSI :

• Coba cari ke service resmi Sharp dan Polytron. Keduanya sudah tidak memiliki lagi (discontinue)........wah berabe nih......
• Coba cari on line ke Ebay......ada harganya $15 tambah ongkos kirim $5...... wuih... mahalnya....belum nanti ditambah bea masuk ????
• Coba kontak akang DEDE (digitalmas.blogspot.com). Alhamdullilah dapat mencarikan part tersebut (.......malah dikasih gratis pulsa......trims akang Dede......lain kali minta tolong lagi....jangan kapok ya......bagus rencananya untuk buka toko on-line yang akan menyediakan part-part yang sulit dicari........saya dukung sepenuhnya).
• Setelah part datang langsung pasang dan...........pesawat langsung OK.

Kamus :

• NVM (non volatile memory) = Eeprom (electrical eraseable programable read only memory)

sumber: http://marsonotv.blogspot.com/2011/12/sharp-29-mati-protek-dan-led-merah.html


13. Sharp mati protek setelah hidup sekitar 30 menit


KASUS :

• Sharp yang menggunakan IX3368 (TDA9381)
• Setelah hidup sekitar 15 – 30 menit pesawat mati protek, dan led merah kedip-kedip.

TINDAKAN ke 1

Menghadapi kasus seperti ini biasanya kami langsung curiga pada sistim protek tegangan. Maka semua sistim protek kami lumpuhkan dengan melepas :

• D203 yang digunakan untuk sampling tegangan BT 33v
• D607 yang digunakan untuk sampling tegangan 180v
• D601 yang digunakan untuk sampling tegangan ABL
• Q603 yang digunakan untuk sampling X-ray protektor
• D604 yang digunakan untuk sampling tegangan heater

Setelah semuanya kami lumpuhkan............ternyata hasilnya pesawat tetap selalu mati protek



TINDAKAN ke 2

• Karena protek tegangan semua sudah dilumpuhkan tetapi, tetapi tetap mati protek....maka kami mencurigai protek disebabkan problem pada data komunikasi SDA/SCL yang error.
• maka selanjutnya kami coba ganti Memori dan Tuner (karena mempunyai sambungan SDA/SCL)........dan ternyata masalah tetap problem...………dan kepala mulai pusing.......dan trus apalagi yang mesti yang akan dilakukan????
• Selagi terus berpikir……… sembari mengamati solderan-solderan dengan bantuan “kaca pembesar” ......terlintas melihat ada solderan seperti agak retak pada kolektor transistor Q751 .
• Cek skematik diagram - transistor tersebut digunakan untuk regulator tegangan 5 untuk mensuply Memori dan Tuner.

• Maka kami coba re-soldering kaki transistor tersebut.......dan setelah di-running hingga 2 jam pesawat tidak masalah lagi........artinya BEREEESSS. Pantesan saja protek - karena dengan dropsnya tegangan 5v untuk suply memori akan menyebabkan protek data komunikasi error.

sumber: http://marsonotv.blogspot.com/2012/06/sharp-mati-protek-setelah-hidup-sekitar.html

14. Sharp dihidupkan lampu led berwarna hijau kemudian kembali merah (tidak kedip)

KASUS :

• Sharp dengan TDA9381 (IX3368/IX3410)
• Tombol Chanel-up ditekan indikator merah berubah menjadi hijau…tetapi sesaat kemudian berubah menjadi merah lagi.
• Chanel-up ditekan tidak mau hidup lagi (jadi seperti mati protek yang biasanya led merah kedip-kedip). Untuk mengulangi maka colokan listrik perlu dilepas dulu.
• Cek tegangan B+ - muncul sesaat kemudian hilang lagi

KEMUNGKINAN KERUSAKAN

Flyback tidak kerja :

• Flyback tidak kerja dapat diketahui dari : Pada saat led berwarna hijau tidak muncul tegangan heater atau tegangan screen.
• Cek apakah sudah ada tegangan ac pada sekunder tranfo horisontal-drive. Kalau sudah ada maka kemungkinan "flybak rusak"
• Tidak ada tegangan ac pada sekunder trafo horisontal-drive. (1) Cek komponen dan solderan jalur sinyal osilator horisontal dari pin-33 TDA9381 ke transistor horisontal-drive dan tranfo horisontal drive.(2) TDA9381 rusak karena osilator horisontal tidak kerja.
• Ada kemungkinan problem pada suply tegangan B+ yang drops saat horisontal mulai kerja. Dapat disebabkan karena ; (1) kerusakan elko B+ , (2) Problem pada bagian power suply

Flyback sudah kerja :

• Flyback sudah kerja dapt diketahui dengan sudah adanya tegangan heater yang muncul sesaat
• Cek apakah sudah ada tegangan 8v pada saat led berwarna hijau (pada regulator KA7808)
• Cek apakah sudah ada tegangan 5v pada saat led berwarna hijau (pada regulator KA7805)

sumber: http://marsonotv.blogspot.com/2012/11/sharp-dihidupkan-lampu-led-berwarna.html


15. Sharp dengan IX3031 dan TB1226 mati protek

Cuplikan komunikasi lewat FB

Mas Arrul

• Sharp 14 mrotek pake ic IX3031CE dan TB1226, dah lepas semua titik2 protek sama aja, tapi jika switch service-mode dipindah pada posisi servis, tv nyala tapi kok tulisan SERVICE dilayar gak keluar...dah ganti elko2 sekitar 7805 dan 7809. Apa ya kira2

Sumarsono Budiharjo

• Klo bisa nyala normal berarti semua tegangan sudah OK, jalur sda/scl dah periksa belum?

Mas Arrul

• Sda/scl dari memori ke program sampai ke TB, ke tuner normal sekitar 4volt-an..

Sumarsono Budiharjo

• Sharp klo masuk service-mode semua fungsi protek jadi tidak aktip.........waktu masuk sermod layar ada tampilan osd sepertit “VERT Size” atau lain2 nya ada tidak? Klo tidak ada cek jalur sinyal Hs dan Vs ke IX3031.....

Mas Arrul

• Alhamdulillah.....kasus ditutup, terimakasih rekan2 semua...sesuai saran pak Marsono, saya telusuri jalur Hs dan Vs……….didapati R22K(R517) yang sekarat,

Pin-out IX3031 = IX2396 = IX2938

sumber: http://marsonotv.blogspot.com/2013/03/sharp-dengan-ix3031-dan-tb1226-mati.html


16. Sharp TDA9381 led nyala hijau kembali merah

KASUS :

• Sharp dengan TDA9831
• Tombol Ch-up ditekan lampu led hijau sudah nyala, tapi sebentar kemudian berubah menjadi merah lagi.
• Tombol Ch-up tidak mau ditekan lagi. Tombol baru mau ditekan lagi jika colokkan listrik dilepas dahulu sebentar.

Menghadapi kasus seperti ini, maka langkah pertama yg selalu kami lakukan adalah :

• Men-shortkan 2 buah jumper yag ada pada lubang kecil pc-board dekat TDA9381 dengan cara menyolder.
• Tujuannya adalah agar kita tidak perlu lagi menekan-nekan tombol Ch-up untuk menghidupkan teve. Dengan cara ini, maka setiap kali mencolokkan kabel listrik maka otomatis teve akan langsung nyala led hijau dan sebentar kemudian kembali merah.

Pengalaman kami kasus ini dapat disebabkan :
Flyback belum nyembur.

• Flyback rusak. Cek pada sekunder tranfo horisontal-drive sudah ada tegangan ac sekitar 1v, tetapi flyback tidak mengeluarkan tegangan heater, vertikal dll. Kalau mempunyai - maka flyback dapat langsung diperiksa menggunakan FBT tester.
• Sekunder tranfo belum ada tegangan ac, maka problem ada diantara horisontal osilator TDA9381 (cek suply Vcc 8v TDA9381) hingga transistor horisontal driver..

Eeprom problem.

• Jalur sda/scl ada yang setengah short. Cek tegangan sda/scl pada eeprom maupun TDA9381 dan ic komponen lainnya yang berhubungan seperti tuner atau ic AV switch
• Eeprom data error atau eeprom rusak.

Tegangan B+ drops.

• Disebabkan elko B+ kering

Tegangan keluaran dari flyback ada yang drops.

• Disebabkana ada komponen yang setengah short
• Ada ic regulator yang rusak

Catatan : Jangan lupa cek adjustment AGC, Vertikal, White balance setelah selesai. Karena dengan men-short-kan jumper service mode akan menyebabkan data eeprom di reset

sumber: http://marsonotv.blogspot.com/2014/05/sharp-tda9381-led-nyala-hijau-kembali.html

17. Sharp IXB226-M61260 led hijau nyala kembali merah


KASUS :

• Sharp dengan IXB226 dan M61260
• Led hijau nyala sebentar terus kembali merah (tidak kedip)
• Flyback belum sempat nyembur

SOLUSI :

• Cek tegangan B+ normal (130v).
• Cek pada sekunder tranfo horisontal drive T603 belum ada tegangan ac (sekitar 1v).
• Cek tegangan suply pada primer tranfo horisontal driver drops kurang dari 12v. Berarti ada problem pada suply tegangan ini.

• Cek elko C756 filter tegangan 12 dari tranfo switching – ternyata kering (nilai turun) sehingga menyebabkan tegangan drops.

• Setelah penggantian elko – teve langsung hidup normal.

sumber: http://marsonotv.blogspot.com/2014/05/sharp-ixb226-m61260-led-hijau-nyala.html


18. Sharp lama protek, masuk sermod gambar normal

Sharp lama
Mikrokontrol IX2694…..
Dihidupkan led indikator nyala hijau sebentar, trus kemudian merah kedip-kedip.

Coba lumpuhkan protektor dengan cara men-short-kan ke ground pin-38…..hasil tetap sama saja…..
Saat protek…..cek tegangan pin-SDA langsung berubah jadi nol ….
Coba ganti eeprom…..hasil tetap sama…….
Coba masuk service mode (dengan switch yang ada dekat tuner)……..bisa nyala terus tidak protek dan gambar normal.

Mumet bin pusing………mikir lama………
Amati skema…….pin-28 yang menyebabkan led merah kedip-kedip kok ada tulisan “BUS ERROR”…..
Ini kira-kira artinya ada masalah pada sambungan jalur SDA/SCL………

Setelah cek-ricek…….achirnya nemu juga…….
Problem disebabkan konektor antara main-board dengan modul stereo solderan banyak yang kurang kontak………sehingga menyebabkan komunikasi SDA/SCL antara mikrokontrol (main-board) dengan ic stereo (modul stereo) error atau terputus…….

Kesimpulan…….kalau menjumpai problem semacam ini maka :

• Periksa jalur SDA/SCL antara mikrokontrol dengan ic lain. Mungkin ada yang putus, atau ada komponen (diode)  pada jalur ini yang setengah short.
• Periksa tegangan Vcc ic lain yang terhubung dengan SDA/SCL.
• IC lain yang terhubung dengan SDA/SCL kemungkinan ada yang rusak.

sumber: http://marsonotv.blogspot.com/2016/03/sharp-lama-protek-masuk-sermod-gambar.html


19. TV Sharp Model 51V20 : menyala 1 menit langsung protek warna membias
 - Pada kesempatan kali ini saya akan membahas mengenai kerusakan pada Televisi Merk Sharp Model 51V20. Gejala kerusakannya adalah TV sempat menyala 1 menit langsung protek dan timbul warna membias. Untuk solusi kerusakan pada tv seperti ini biasanya yang bermasalah yaitu bagian Power supplynya, bisa karena solderan yang retak ataupun ada komponen yang rusak atau lemah.


Berikut Data kerusakan dan solusinya :

 Perangkat: TV
Merek: Sharp
Model: 51V20
Gejala: menyala 1 menit langsung protek warna membias
Penyebab: solderan, elco 10mf/250v
Solusi: ganti elco 10mf/250v,perbaiki solderan lepaskan titik protek D 605

Itulah Solusi kerusakan Pada TV Sharp Model 51V20 yang menyala 1 menit langsung protek warna membias semoga bermanfaat.

sumber: http://teknisi-elektro.blogspot.com/2012/08/tv-sharp-model-51v20-menyala-1-menit.html


20. TV SHARP WONDER / UNIVERSE RUSAK STANDBY
Kasus standby pada tv sharp sering banget terjadi,hal ini disebabkan sistem protek dari tv.
Berikut ini langkah-langkah yang bisa ditempuh untuk mengalokasi kerusakkan
1. Begitu tv on lampu power sempat menyala hijau setelah itu kembali merah lagi
> yang harus dicek protek heater berupa resistor zener dan transistor [biasanya berada di dekat flyback khususnya heater]
> cek juga flyback karena sering sekali short B+
> cek ic vertikalnya
2. Di hidupkan lampu power langsung menyala merah
>cek transistor horisontal
>cek protek tr driver
>cek ic program biasanya sangat panas
Semoga ada manfaatnya.

sumber: http://gbrelektronik.blogspot.com/2009/02/tv-sharp-wonder-universe-rusak-standby.html


21. Televisi Sharp 16L2BN Hidup Sebentar Langsung Standby

Diagnosa

Televisi Sharp jika kita hidupkan tampak pada layar monitor percikan cahaya, tak lama kemudian televisi kembali standby.

Apakah yang menyebabkannya? Segera kita selidiki.

Televisi Sharp memang selalu memakai sistem Protek di setiap mainboard televisi yang di keluarkannya.Apakah kasus kali ini juga di sebabkan karena berfungsinya sistem Protek, untuk mengetahuinya bisa kita coba dengan melepaskan sistem proteknya. Caranya dengan melepaskan satu buah Transistor yang terhubung dengan regulator untuk supply ke rangkaian Vertikal.

Tampa harus melepaskannya juga bisa, cukup mengangkat timah solder pada kaki Colector Transistor-nya saja. Setelah itu kita coba kembali hidupkan televisi,
Hasilnya gambar sudah tampak kembali di layar monitor-nya. Tapi hasil gambar mengalami gangguan yaitu pada bagian Vertikal.

Jadi sudah jelas memang sistem protek dalam keadaan bekerja setiap kali televisi di hidupkan, sehingga membuatnya kembali standby. Ini di sebabkan Capasitor untuk filter tegangan 24 volt mengalami gangguan/ tidak stabil. Perbaikan untuk ini kita cukup mengganti Capasitor dengan kapasitas 1000uF/50 volt. Posisi Capasitor di mainboard bisa kita lihat pada gambar berikut:

Selesai penggantian Capasitor kini kita coba kembali hidupkan televisi? Hasilnya Alhamdulillah televisi sudah kembali normal.
sumber: https://www.hamimservis.com/televisi-sharp-16l2bn-hidup-sebentar-langsung-standby/

22. TV Sharp 29DXS88RD2 Tidak Mau Start
Diagnosa TV Sharp 29dxs288rd2 jika kita coba hidupkan lampu indikator berubah dari merah ke hijau tak lama langsung ke merah lagi,, layar sama sekali tidak ada tampilan.

Model tv Sharp :

Apakah yang menyebabkannya ? segera kita selidiki

TV Sharp ini masih dalam kondisi belum pernah servis, jadi ada kemungkinan ada komponen yang longgar ? inilah yang sempat terpikir saat awal kita buka casingnya. Setelah terbuka casing langsung kita lihat area yang kemungkinan mengalami longgar timah soldernya, paling utama area Vertikal disini menggunakan LA78041 . Temperatur kerja IC Vertikal sangat panas sekali sedangkan timah solder untuk bagian ini sangat tipis sehingga rentan mengalami keretakan. Memang tidak dalam waktu dekat bisa terjadi hal ini, melainkan seiring pemakaian barulah terjadi kasus ini.

Sistem penerimaan televisi yang semakin maju menggunakan sistem feedback / umpan balik , jadi bila satu rangkaian tidak bekerja dengan baik maka akan terjadi kesalahan di sistem control ( logic ) dan MCU berada ke posisi standby. Kasus inilah yang terjadi pada tv Sharp yang sedang kita tangani, dengan tidak bekerjanya sistem vertikal maka mcu membalikkan posisi start menjadi standby tandanya kita lihat dari lampu indikator yang berubah warna dari merah ke hijau lalu merah kembali.

Untuk memperbaiki masalah ini sangat mudah, caranya hanya menyolder ulang area vertikal dengan komponen terkait IC Vertikal,, posisi di mainboard :

Setelah kita lakukan resolder, masalah alhamdulillah terselesaikan
sumber: https://www.hamimservis.com/tv-sharp-29dxs88rd2-tidak-mau-start/

23. TV SHARP 51ZF250MSL Protek
Diagnosa

Tv Sharp 51zf250msl jika saya coba hidupkan cuman terlihat lampu indikator saja yang menyala, layar monitor sama sekali tidak ada tampilan gambar.

Model tv Sharp :

Apakah yang menyebabkannya ? Segera saya selidiki

Untuk memudahkan proses pemeriksaan hal pertama yang harus dilakukan adalah membersihkan terlebih dahulu papan mainboard (PCB ), disini hampir 90 persen tertutup abu. Setelah bersih langkah selanjutya lihat timah solder terutama dibagian yang mengeluarkan hawa panas tinggi yaitu IC regulator yang paling awal lalu IC vertikal. Timah diarea regulator terlihat longgar maka segera lakukan resolder ( tambahkan timah baru ) , tampilan IC regulatornya  :

Setelah ini coba hidupkan tvnya dan hasilnya tv dalam kondisi protek ( sesaat mau hidup lalu standby ), karena kondisi masih seperti semula maka saya coba telusuri kiranya ada dibagian mana letak kerusakan dan akhirnya  didapatkan ada dibagian B+ video CRT tegangan 180 volt. Saat awal tv hidup saya ukur tegangan yang seharusnya 180 volt cuma terukur dibawah 100 volt, tegangan ini supply ke area penguat video CRT. Penyebab utamanya adalah capasitor 33 uf/250 volt sebagai filter sudah tidak berfungsi dengan baik, posisi capasitor di mainboard :

Segera digantikan capasitor 33uf/250 volt, disini saya gunakan nilai 47uf/450 volt dan setelah selesai saya hidupkan tv kembali dan hasilnya Alhamdulillah tv Sharp sudah kembali normal ( tidak protek lagi )

sumber: https://www.hamimservis.com/tv-sharp-51zf250msl-protek/

24. TV Sharp 14B25 Protek
Diagnosa

Tv Sharp jika dihidupkan cuma terlihat lampu indikator yang berubah warna dari merah ke hijau dan sesaat kemudian kembali ke warna merah,, dilayar monitor sama sekali tidak ada tampilan gambar.

Model Tv Sharp :

Apakah yang menyebabkannya ? segera kita selidiki.

Status protek jika kita temui kerusakan yang seperti ini dan secara default memang sudah ada di sistem penerimaan televisi, banyak faktor yang bisa membuat sistem protek bekerja dan salah satu yang paling umum adalah karena beban berat yang mesti di supply oleh power supply, ( arus yang berlebihan ) .Dan benar adanya untuk kasus kali ini kerusakan ada di yoke defleksi dan ini bisa dilihat kasat mata saat kita coba hidupkan tv dan terlihat percikkan bunga api dari yoke defleksi tersebut. Perbaikkan yang harus kita lakukan adalah dengan menggadakan penggantian yoke defleksi, dan sayangnya kita agak kesulitan untuk mencari type yang sama persis.

Akhirnya kita dapatkan dari barang cabutan yang kebetulan memang merk sharp juga , dan hasil yang didapat setelah terpasang adalah tampilan gambar agak melebar. Untuk mengatasi masalah ini kita menggunakan trafo yoke yang memang banyak dipasaran dan untuk pemasangannya kita tempelkan di body yoke defleksi-nya, seperti ini tampilannya :

Untuk urutan pemasangan kabel trafo yoke adalah :

• Pin trafo 1 warna biru ⇔ sama dengan kabel yoke warna biru ( pin yoke 2 )
• Pin trafo 2 warna merah ⇔ ke yoke ( pin yoke 1 )
• Pin trafo 3 ⇔ 7 ( pilih salah satu untuk sesuaikan lebar gambar ) warna merah ⇔ ke mainboard ( colector FBT )

Setelah kita sesuaikan kini tampilan gambar sudah seperti aslinya, ada sedikit yang kurang yaitu settingan vertikal dan untuk ini kita mesti masuk servis mode , ( caranya dengan menggabungkan 2 kawat yang ada di pcb ) untuk lokasinya bisa dilihat berikut ini :

Pilih option V-size dan tinggal kita naikkan levelnya….

Alhamdulillah selesai sudah perbaikkan yang kita lakukan,,, semuanya berjalan lancar.
sumber: https://www.hamimservis.com/tv-sharp-14b25-protek/

25. Proteck tv sharp 21inch alexander pro.

tv sharp alexander pro 21".

Bagi yang suka oprek tv, merk sharp memang terkenal mempunyai sitem protek yang lengkap. yang terkadang bisa membuat pusing dan menyita waktu yang tidak sedikit. sehingga terkadang ada yang mencari jalan yang dianggap bisa cepat tapi justru malah membuat tambah lama dan memusingkan.

Yang lebih payah lagi agar tidak gagal bayaran, mengganti dengan mesin tv cina yang terjual dipasaran.
Yang tentunya atas persetujuan siempunya tv. Karena beberapa kali menerima tv sharp yang casisnya sudah diganti dengan mesin tv cina atau mesin sudah berubah. Seperti baja hitam saja bisa berubah hehehe....

Terkadang dalam menangani kerusakan tv yang protek, maksud awalnya pingin secepat mungkin membuat tv agar cepat bisa menjadi hidup lagi sehingga sudah terlanjur melumpuhkan protek total langsung. hal ini jika tv hidup tapi protek kembali , maka akan kesulitan mencari titik mana yang protek, akhirnya sama akan mulai dari awal lagi , akan mencari satu per satu titik sensor yang menyebabkan protek.
Atau bisa jadi mencari kerusakan proteknya belum ketemu-ketemu lalu mengambil jalan pintas alias asal bisa hidup.

Catatan dari pengalaman saya dalam menangani tv sharp protek dibawah ini yang mungkin juga ada manfaatnya bagi yang membaca blog saya ini , saya ambilkan contoh yang menggunakan Ic micom IX B226 WJ.adalah sebagai berikut:

(1) Pertama teg B+ usahakan normal. hal ini bertujuan untuk memastikan bahwa regulator sudah oke.
(2) cek teg pada ic 1001 pin ic ix nomer 7. normal 4,5v.
(3) sensor teg 185v/D605=4,5v/open.
(4) sensor x ray atau abl/katoda D607=4,5v/D608 open.
(5) Q603 Heater=4,5v/ open.
(6) teg 33v pada anoda D203=4,5v/open.
(7) teg 9v pada D 1091,anoda D606=4,5v/ D1091/open.
(8) teg pin 6 IC 1001 IXB226wj= 3,4v.
pada D1010 =15v. /D1010/ open.

Catatan: jika pada sensor protek sudah diperiksa satu persatu tapi tv belum bisa hidup. Bisa kemungkinan ic rusak atau solderan ada yang bermasalah .

cara diatas sering digunakan dalam menonaktifkan tv sharp yang protek dengan jenis ic micom diatas dan sejenisnya, menonaktifkan protek dulu sebelum melanjutkan pemeriksaan dan penggantian komponen yang lainnya.
Menganalisa kerusakan protek dengan cara diatas masih dipakai dengan alasan lebih efisien waktu.

Alhamdulillah...selama ini masih lancar- lancar saja, ...kalau sudah rejeki memang tak kemana.

sumber: https://zenntronic.blogspot.com/2014/10/proteck-tv-sharp-21-alexander-pro.html

26. Tv sharp 14inch problem layar gelap

tv sharp 14" 14U25.

Tv sharp 14" ini terbilang sudah jadul,akan tetapi sistem proteknya masih berfungsi dengan baik.
Problem awal tv ini yakni ketika dihidupkan tv  sudah ada respon yang
ditandai lampu led pada panel depan menyala merah lalu kehijau. dilihat heater sudah menyala tapi layar tv tetap gelap-gelap saja.
Jika dibiarkan berlangsung beberapa detik kemudian lampu led akan kembali kemerah lagi.

Mulailah perburuan biang masalahnya darimana dan dimana.
lalu sementara melakukan pemeriksaan bagian yang dicurigai diantaranya :

(1) Pengamatan secara visual semua
     bagian, didapat ada resistor 1/2 w
     pada area reg. 5v dan 8v. yang
     terlihat hangus, nilai gelang sudah
     tidak terlihat karena hangus.
     memahami dulu rangkaian akhirnya
     saya pasang dengan nilai sekitar
     470 ohm 1/2 W.
(2) Resolder bagian yang terlihat retak-
      retak terutama area yang panas.
       terutama bagian power reg suply,
      H area, V area, dan bagian lainnya.
(3) Pengukuran pada semua titik B+.
      Open C ke playback lalu manipulasi
     beban dengan boklam 100w sambil          tes tv ukur teg B+ 115v  sekilas ada
      tapi keburu tv mati lagi.
     Lampu juga nyala tapi agak terang.
      Angkat socket defleksi tv tidak
     kembali ke standby lagi, lampupun
     berubah redup.

    Langsung buka tr.hor
    ganti dengan yang bagus tes lagi
    lampu masih redup lalu socket
    defleksi pasang lagi ketempatnya
    dan lampu tetap redup.
    Lepas boklam dan sambung langsung.

Saatnya tes tv dengan beban sesungguhnya dan mak...byaaarrr!!....
layarpun nyala kembali.
Colokkan antena ketempatnya untuk melihat hasil gambarnya ternyata gambar sudah keluar tapi warna masih dominan hijau, wah... betarti reg b+ belum oke kayaknya nih. lalu langsung
cek kembali reg 8v dan 5v nya coba ganti filter nya terukur teg 7,8v dan 4.3v.
pantesan!....warna belum oke teg reg kurang to.
Ternyata ic reg untuk 5v nya jika panas masalah, tak pakai lama langsung ganti saja dan teg menjadi terukur 5v.
tes gambarnya tvpun bisa normal kembali.

Alhamdulillah.........akhirnya kelar juga.
...kalau rejeki tak akan kemana.

problem tv sharp lainnya baca halaman ini.
sumber: https://zenntronic.blogspot.com/2015/06/tv-sharp-14inch-problem-layar-gelap.html

27. Tv sharp alexander slim ll protek.

gbr.Tv sharp alexander II.

Tv model seperti gambar diatas diantar sang pemilik kemeja kerjaku dengan keluhan siempunya sebagai betikut:
(1) jika tv dihidupkan dengan menekan tombol power bagian depan tv tidak bisa hidup hanya lampu led yang nyala sebentar kemudian mati lagi.
(2) Layar gelap belum keluar cahaya.
(3) Ditekan tombol (Ch+) panel depan maupun dari remot juga tidak ada
reaksi sama sekali.

Langsung pengececkanpun dilakukan untuk memeriksa dan menelusuri yang mengakibatkan tv ini protek, tidak terlalu lama tertangkaplah biangnya dengan cepat seperti yang terlihat pada gambar dibawah ini.

Komponen-komponen diatas sudah mengalami kerusakan dan tidak sesuai dengan nilai yang tertera pada bodynya, hal itulah yang mengakibatkan terjadinya protek pada tv tersebut.
Setelah penggantian komponen yang rusak tadi tvpun siap dicoba dihidupkan untuk melihat hasilnya, inilah yang ditunggu-tunggu mak!...byaaarr! layar tv sudah menyala dan bintik-bintik raster ikut menghiasi dan memenuhi layar... akhirnya antena ikut dicolokkan ke posisinya mak!..clepp!,...gambarpun muncul dengan sempurna.

Alhamdulillah......cepat kelar tugasku yang satu ini. Bisa beralih menangani yang lainnya.
Kalau rejeki tak akan kemana.

Kerusakan-kerusakan tv model lainnya lanjutkan saja membaca halaman berikut ini.
sumber: https://zenntronic.blogspot.com/2015/10/tv-sharp-alexander-slim-ll-protek.html

28. Cara mengatasi TV SHARP Protect

Berikut ini saya akan berikan beberapa tips perbaikan tv sharp. Misalnya TV Sharp UNIVERSE yg menggunakan IC TDA9381 / IX 3368. TV ini menggunakan system proteksi. Berikut adalah macam2 kerusakannya 1. Tekan tombol, led berwarna hijau kemudian kembali merah/standby. Dikarenakan flyback tidak bekerja, biasanya karena Flyback rusak atau tidak bekerjanya Horizontal oscilator, ada tegangan 5V yang hilang untuk suply Hor OSC. 2. Tekan tombol led berwarna hijau dan ada suara Flyback bekerja tapi tv tidak nyala malah lampu led kembali merah dan berkedip. Biasanya kerusakan pada data EEPROM biasanya pada setting Bahasa/ Language. Umumnya Setting semua bahasa di parameter diberi nilai 0. 3. Tekan tombol led berwarna hijau dan sepertinya TV akan menyala tetapi tv kembali standby dan led berwarna kuning dan berkedip. Masih kerusakan pada data. LED F beri nilai 0. 4. Tekan tombol TV hidup ada gambar kemudian kembali standby. Disebabkan ada tegangan yang awalnya normal kemudian drop dikarenakan komponen yg short atau bocor. Contohnya Dioda Zener 5v yg terhubung dengan dengan SDA dan SCL. Dan ada satu dioda zener juga di dekat flyback yg terhubung dg Heater dan tegangan 12v output inverter. 5. Power suply tidak bisa start / standby walau sudah ditekan power on. Disebabkan karena tidak ada tegangan power on dari IC program untuk umpan ke TR switch Power suply karena tegangan di IC program lemah / drop. Ganti Elco 16V47UF dan 6.5V100UF pada IC suply 3.7V. Masalah seperti ini juga sering terjadi karena Elco 160V220UF sudah melemah/kering. 6. Kerusakan pada bagian Vertical seperti IC koslet atau hilang tegangan. R 33 ohms untuk tegangan 40v untuk suply IC vertikal sering panas dan terbakar disebabkan karena C -/+ 1n5 atau 2n2 dan R 1K8 smd bypass ke ground kendor atau putus pada kaki 1 dan 2 IC Vertical, gejala ini juga disertai dengan tidak munculnya gambar/raster. 7. TV menyala tapi tidak ada gambar hanya ada OSD, ada jalur Video yang putus yang melewati rangkaian horizontal biasanya karena PCB hangus. 8. Suara Gemeresek dikarenakan system suara BG rusak. Ganti IC eeprom samakan datanya, di parameter BG diberi nilai 1. Untuk yang menggunakan IC Suara AN5891 pada parameter harus di beri nilai 1 karena bila tidak tv akan kehilangan suara. Untuk yang tidak menggunakan diberi nilai 0. 9. Pada TV Sharp yang menggunakan Power suply STR W6753 / W6754 jarang sekali protek. Kerusakan sering terjadi pada STR tsb. Tanda2nya TV sedang ditonton tiba-tiba mati total kemudian ditekan lagi tombol tv hidup kembali dan tidak lama kemudian tv akan mati lagi apalagi bila ada gambar yg sangat terang. Ini terjadi karena power suply drop karena STR sudah melemah. demikian semoga bermanfaat Tv SHARP 14S20D2. (Menggunakan IC IX 245 wjn4) Kerusakannya kalau tombol menu/preset di teken tv nya jadi mati protect.tau kan beda nya protec sama kerusakan mati stby? Kalau protect tv tidak bisa di onkan lewat remote/tombol ch+ atau ch- ,tapi kalau mati stby bisa di on kan dari tombol ch atau dari remote. 1.Problem kalau di tekan tombol menu/preset tv jadi mati protect Penyebab pin protect pin63 ic ix 245 tidak terhubung ke rangkaian protect. solusi hubungkan pin 63 ke rangkaian protec bila terputus. 2. Problem tdk ada warna /hitam putih penyebab ic ix 245 kualitas solder nya kurang bagus . solusi lepas dulu ic chips ix 245 lalu bersihkan pcb nya dengan tiner terlebih dahulu ,lalu pasang kembali ic ix 245 nya kembali Menu Servis Mode: Untuk mengatasinya masuk service mode dengan cara : posisi mati power utama OFF. tekan dan tahan tombol Vol- dan Prog+ sambil dinyalakan tv nya melalui tombol utama. Pesawat sudah posisi service mode, tekan2 menu smpai muncul tulisan Menu yang hendak di Edit, lalu gunakan tombol panel untuk memilih posisi yang di kehendaki misalnya pilih "0"(nol) jika ingin me-non aktifkan dan 1 jika tidak.Dan tekan2 menu agar berpindah ke menu yg lain. Jika ada diantara sobat semua yang punya pengalaman tentang servis tv, gak ada ruginya jika kita saling berbagi kepada sesama agar ilmu yang kita miliki bisa bermanfaat buat orang banyak, sobat bisa berbagi pada kotak komentar dibawah..thanks,,
http://imeldaentertainment.blogspot.com/2015/08/cara-mengatasi-tv-sharp-protect.html


29. TV SHARP Q VISION MODEL 14Q25MK II

Membicarakan protek tv sharp memang tidak ada habisnya seperti yang di alami sekarang ini saya dipusingkan dengan kedatangan tv sharp Q vision model 14Q25MK II dengan keruksakan tv dihidupkan lampu nyala hijau kembali ke warna merah setelah dilakukan pengecekan semua tegangan normal setelah dilakukan pengecekan untuk jalur proteck dari switcing hingga di blok vertikal tidak di dapat juga. Disela sela waktu istirahat terbesit ingin alih profesi seperti jadi tukang bubur lamunanku bukan tanpa alasan karena terinspirasi dari sebuah tayangan sinetron di salah satu stasiun televisi swasta yang menceritakan kisah tukang bubur naik haji setelah di bolak balik tiga hari tiga malam akhirnya ku urungkan untuk memulai jualan bubur memandangkan tidak ada pengetahuan yang mumpini di bidang itu bukanya untung nanti malah buntung pikirku. weleh weleh kok malah ngelantur bukanya mikirin penyakit tv yang belum kelar malah nglentur koyo ngono hehehehe kembali lagi ke topik permasalahan setelah sekian lama terbuai dalam lamunan akhirnya ketemu si biang kerok yang rusak yaitu R 623 yang bernilai 180k yang berada di jalur tegangan video +180 vol.. OK pikirku setelah melakukan pergantian tv pun di nyalakan dengan semangat 45 pasti ok pasti ok tapi setelah tv dihidupkan rupa rupanya masih tidak ada perubahan masih juga tetep proteck. ujubuneng dah ni tv pengen rasanya ku undang media masa lalu ku bakar biar puas tapi ingat sang pemiliknya akhirnya lagi lagi ku urungkan niat ku ini heheheheh... setelah sekian lama merindukan kejatuhan bulan di dapat juga penyelesainya setelah dilakukan pergantian R 623 yang rusak tadi posisi secreen di fullkan ketika tv dihidupkan dan lampu masih dalam posisi warna hijau dengan langkah cepat dan tepat secreen perlahan diturunkan dengan tujuan tidak proteck karena posisi secreen dalam posisi full dan akhirnya seiring dengan melakukan pengaturan posisi secreen dari tadinya posisi layar terang disertai garis blangking perlahan turun dan timbul raster disertai dengan osd jreng tv pun normal dengan tidak disertai proteck buset dah aneh bener ni tv coba lakukan program pencarian siaran dan tak lupa juga ngotak ngatik menu tv pun masih ok setelah dirasakan cukup akhirnya dimatikan kemudian dihidupkan kembali jreng tv pun hidup normal ternyata tv ini benar benar sudah normal  alias sembuh dari penyakit proteckanya kelar dah kerjaan kita ... semoga sepenggal pengalaman ini bisa bermanfaat
sumber: https://vaninurfa.blogspot.com/2013/04/tv-sharp-q-vision-model-14q25mk-ii.html


30. Sharp Alexander Great hidup sebentar proteck
Dapat servisan tv Sharp Alexander Great 21 inc model 21GXF250E2 dengan keruksakan awal tv dihidupkan belum sempat gambar muncul di layar tv mati.. setelah dilakukan pengecekan setiap soderan ok semua jalur proteck yaitu Resistor 180 ohm dan Tr di jalur proteck flaybak ok.. tegangan vertikal ok sampe penasaran ganti ic vertikal tapi tetep hasilnya nihil. Dengan lebih telaten lagi akhirnya saya ngecek setiap jalur tegangan dan di dapat tegangan untuk RGB cuma terukur +12Volt yang seharusnya +250volt cek dioda dan kondisi elco 22uf/250v kondisi mulus akhirnya saya vonis flayback karena tidak keluar tegangannya setelah pergantian playback baru tetep juga proteck..aduh biung opo iki kok tidak ada hasil signifikan setelah melakukan pergantian semua komponen. Saya penasaran ganti langsung elco tegangan RGB yang kondisinya mulus setelah melakukan pergantin tv dihidupkan cling... tv pun nyala normal
Rupanya problem dari protecknya yaitu elco 22uf/250volt.. semoga bermanfaat

sumber: https://vaninurfa.blogspot.com/2015/11/sharp-alexander-great-hidup-sebentar.html

<<DAFTAR ISI>>

Artikel lainnya:

• Cara Memperbaiki Tv Tabung Sharp Nyala Beberapa Saat lalu Mati Total
• Cara Memperbaiki Tv Tabung Sharp Mati Standby
• Cara Memperbaiki Tv Tabung Sharp Mati Total
• Cara Memperbaiki Tv Tabung Sharp Tegangannya Ngedrop
• Cara Memperbaiki Tv Tabung Sharp Gambarnya Redup
• Cara Memperbaiki Tv Tabung Sharp Layar Tidak Penuh Kanan Kiri
• Cara Memperbaiki Tv Tabung Sharp Gambar Goyang
• Cara Memperbaiki Tv Tabung Sharp Gambar Menyempit dan Bergelombang
• Data Pin Flyback Tv Tabung Sharp dan Persamaannya
• Cara Memperbaiki Tv Tabung Sharp Suara dan OSD Ada Tapi Gambar Tidak Ada
