Data Pin Flyback Tv Tabung Sharp dan Persamaannya

1. Data Pin FBT tv SHARP Qvision type 14S20MS


Persamaannya adalah :
  • BSC25-0232A (Tv Sharp type 51DXF200,51WF200MS)
  • JF0501-32601 (Tv Sharp type 21GXF250E2)
  • FA-135WJZZ (Tv Sharp type 14R20D)
  • BSC25-0216F
  • FA-094WJ-SA (Tv Sharp type 51X200MS)
  • FA-133WJ (Tv Sharp type 21DF251E)
  • BSC24-2688S


sumber: https://aisy-romadhona.blogspot.com/2010/11/data-pin-fbt-tv-sharp-1.html

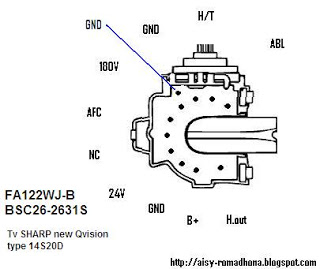

2. Data Pin Flyback Tv Sharp New Qvision Type 14S20D

sumber: https://aisy-romadhona.blogspot.com/2010/11/tv-sharp-qbeat-ada-suara-dan-osd-tapi.html


3. Persamaan FlyBack tv sharp
SHARP

14"   F0067PE
20"   F60069PE

C - B+ 115V - 24V - 16V - NC - AFC - GND - HEATER - 185V - ABL

F0147PE

C - B+ 115 - GND - 24V - 12V - AFC - 185V - GND - H - ABL

F0193
F0194

C - B+ 115 - GND - 40V - 12V - AFC - 185V - GND - H - ABL

BSC26-26315
FA060WJ-SA
JF0501 - 32601
A071WJ - A
BSC25 - 0232A
FA104WJ - ZZ

C - B+ 125V - GND - 24V - 12V - AFC - 185V - GND - HEATER - ABL

FA100 WJ
FA116 WJ
C - B+ 125V - GND - (+14V) - (-14V) - NC - 180V - GND - H - ABL
SHARP

F0067PE untuk 14”
F0069PE  untuk 21”

COL_B+115V_24V_16V_NC_AFC_GND_H_185V_
ABL

F0147PE

COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL

F0193 untuk 14”
F0194 untuk 21”

Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL

SHARP picollo

BSC26 - 2631S untuk 14’
FA060 WJ - SA
JF0501-32601 untuk 21’
A071WJ - A
BSC25-0232A
 FA104WJZZ

COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL

FA100WJ  untuk 29’
FA116WJ

Col_B+125v_Gnd_+14v_-14v_Nc_180v_Gnd_H_Abl
Sharp

F 0042PE-M


15V_COL_24V_B+_ABL_AFC_GROUND_
NC_180V_H

Sharp

F 0063PE-M
F 0067PE-M

COL_B+_24V_12V_NC_AFC_GROUND_H_
185V_ABL

Sharp

F 0102KM-SA
COL_B+_GROUND_24V_14V_AFC_180V_GROUND_H_ABL
Sharp

FA 060WJ-SA

COL_B+_GROUND_NC_12V_(AFC/-12V)_185V_GROUND_H_ABL

FA 061WJ-SA (Sharp)

COL_(B+130V)_GROUND_24V_12V_AFC_185V_GROUND_H_ABL

FA 113WJ-B (Sharp)

COL_B+_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

FA 122WJ-B (Sharp)

COL_(B+130V)_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

Sharp picollo

BSC26 – 2631s / 14″
FA 060 wj – sa
JF0501-32601   *21″

Col_b+125v_gnd_24v_12v_afc_185v_gnd_ht_abl

Sharp

F 0193 PEN1-SA
F 0194 PEN1-SA

COL_B+_Ground_42V_12V_AFC_185V_Ground_Ht_ABL (cat: teg 12v pada FBT F0194= 16V)
Sharp

F 0042PE-M

15V_COL_24V_B+_ABL_AFC_Gnd_NC_180V_Ht

F 0063PE-M (Sharp)
F 0067PE-M

COL_B+_24V_12V_NC_AFC_GROUND_Ht_185V_ABL

F 0102KM-SA (Sharp)

COL_B+_GROUND_24V_14V_AFC_180V_GROUND_Ht_ABL

FA 060WJ-SA (Sharp)

COL_B+_GROUND_NC_12V_(AFC/-12V)_185V_
GROUND_H_ABL

FA 061WJ-SA (Sharp)

COL_(B+130V)_GROUND_24V_12V_AFC_185V_
GROUND_Ht_ABL

FA 113WJ-B (Sharp)

COL_B+_GROUND_24V_NC_AFC_180V_
GROUND_H_ABL

FA 122WJ-B (Sharp)

COL_(B+130V)_GROUND_24V_NC_AFC_180V_
GROUND_Ht_ABL

SHARP

FO101KM-SA
FO102KM-SA
F094
FO141PE-M
FAO61WJ-SA
FA060WJ-SA
FO147
FA135
FO193PEN1-SA
FA093WJ-SA
BSC-250216F

c-B+-gnd-24V-16V-afc-1
